Cerniere metalliche con chiusura a chiodo su barretta - Tipo B
Sono prodotte in ferro zincato ed in acciaio Inox AISI 304 per applicazione su nastri con spessore da 2 a 5 mm.

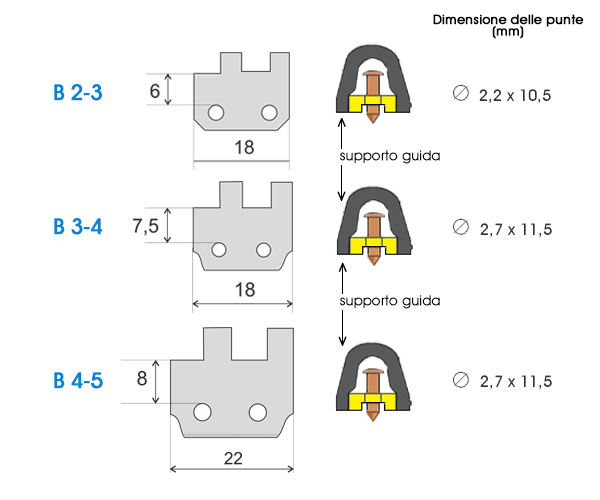

I chiodi sono montati su barrette in plastica friabile Easy Breaking con supporto guida, per consentire l’applicazione multipla con sensibile riduzione dei tempi.
E’ possibile effettuare l’applicazione con attrezzature normalmente in commercio (martello, tronchese, tirachiodi); tuttavia è consigliato l’uso di piastre tirachiodi VAT con costo modesto, che velocizzano e rendono più efficiente la prestazione della giunzione.
Vantaggi principali:
- Ottima resistenza alle sollecitazioni di tensione
- Costanza di prestazioni nel tempo.
Dati Tecnici
| Caratteristiche tecniche | | B 2-3 | B 3-4 | B 4-5 |
|---|
| Spessore del nastro da giuntare (mm) | | 2,0 - 2,8 | 2,5 - 4,0 | 4,0 - 5,0 |
| Diametro minimo del tamburo (mm) | | 60 | 70 | 80 |
| Diametro astine di unione (mm) | | 1,6 - 1,8 | 2,0 | 3,0 |
| Carico di lavoro ammesso N/mm | Nastro a 2 tele | To x 1,2 | To x 1,3 | To x 1,2 |
| | Nastro a 3 tele | To x 1,3 | To x 1,4 | To x 1,3 |
To = Tensione nominale del nastro per allungamento 1% | | | | |
Accessori consigliati per un'applicazione tecnicamente perfetta
- Piastra Tirachiodi AT20 (per B 2-3)
- Piastra Tirachiodi AT21 (per B 3-4)
- Piastra Tirachiodi AT22 (per B 4-5)
Scheda tecnica cerniere tipo B
Istruzioni di montaggio cerniere tipo B
Informazioni fornitura
| SIGLA | CONTENUTO DI 1 SCATOLA |
| B 2-3 H 10 | 10 Cerniere Tipo 2-3 da 1 m |
| 110 Barrette in plastica friabile con Punte Ø 2.2 X 10.5 mm - 1 Supporto guida |
| B 2-3 H 2 | 2 Cerniere Tipo 2-3 da 1 m |
| 22 Barrette in plastica friabile con Punte Ø 2.2 X 10.5 mm - 1 Supporto guida |
| B 3-4 H 10 | 10 Cerniere Tipo 3-4 da 1 m |
| 110 Barrette in plastica friabile con Punte Ø 2.7 X 11.5 mm - 1 Supporto guida |
| B 3-4 H 2 | 2 Cerniere Tipo 3-4 da 1 m |
| 22 Barrette in plastica friabile con Punte Ø 2.7 X 11.5 mm - 1 Supporto guida |
| B 4-5 H 10 | 10 Cerniere Tipo 4-5 da 1 m |
| 114 Barrette in plastica friabile con Punte Ø 2.7 X 11.5 mm - 1 Supporto guida |
| B 4-5 H 2 | 2 Cerniere Tipo 4-5 da 1 m |
| 23 Barrette in plastica friabile con Punte Ø 2.7 X 11.5 mm - 1 Supporto guida |
