Cerniere metalliche con chiusura a chiodo su barretta - Tipo B

Sono prodotte in ferro zincato ed in acciaio Inox AISI 304 per applicazione su nastri con spessore da 2 a 5 mm.

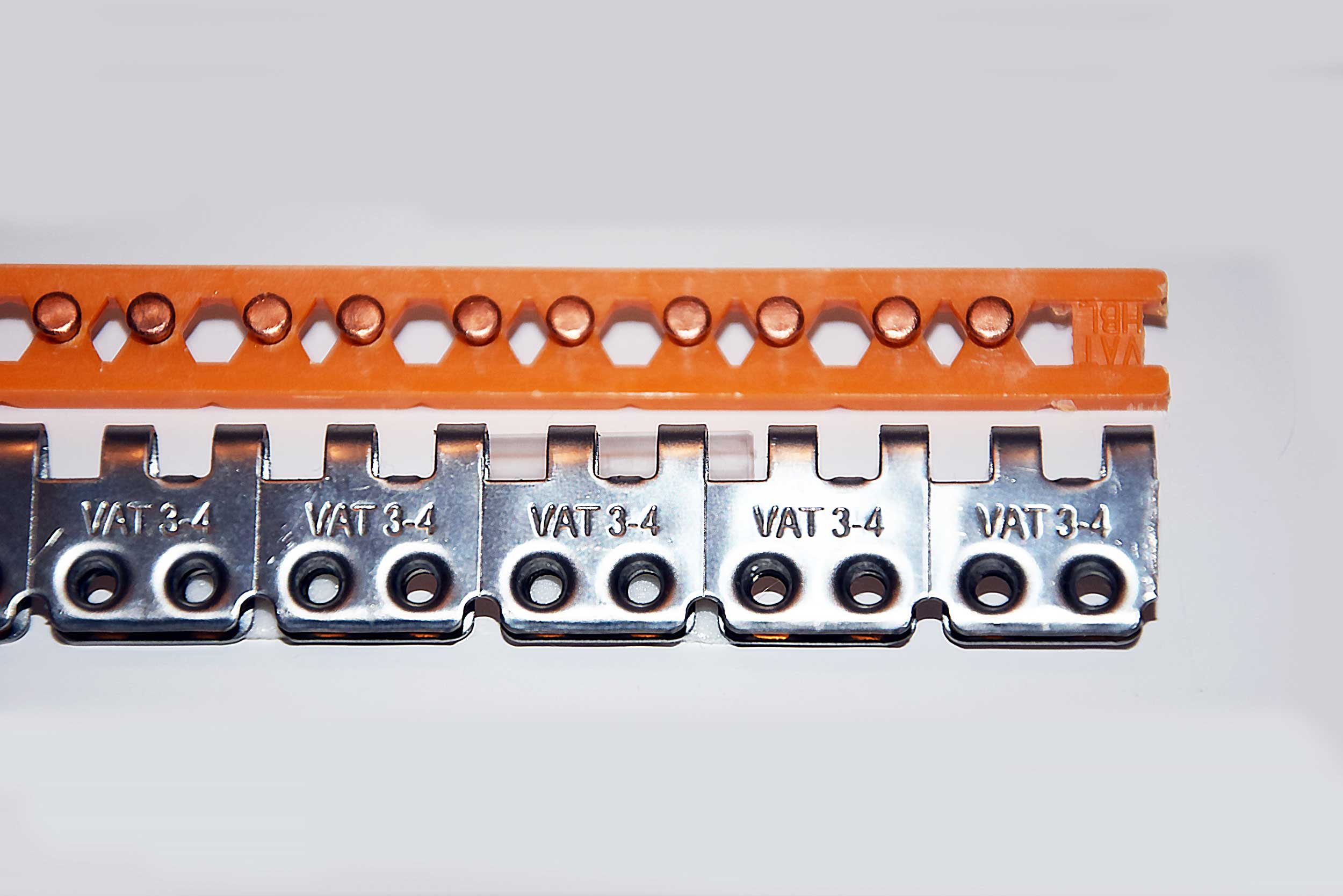

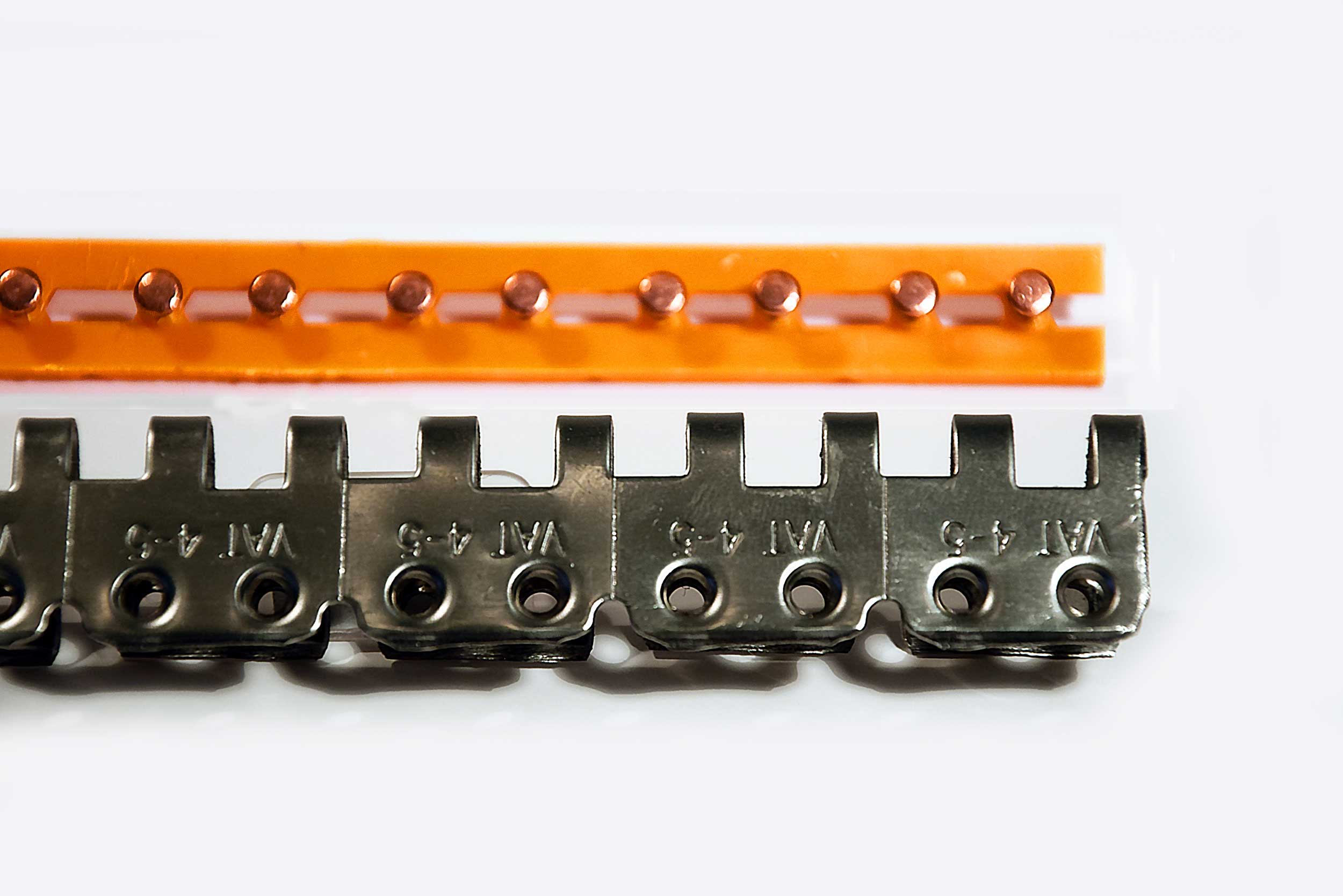

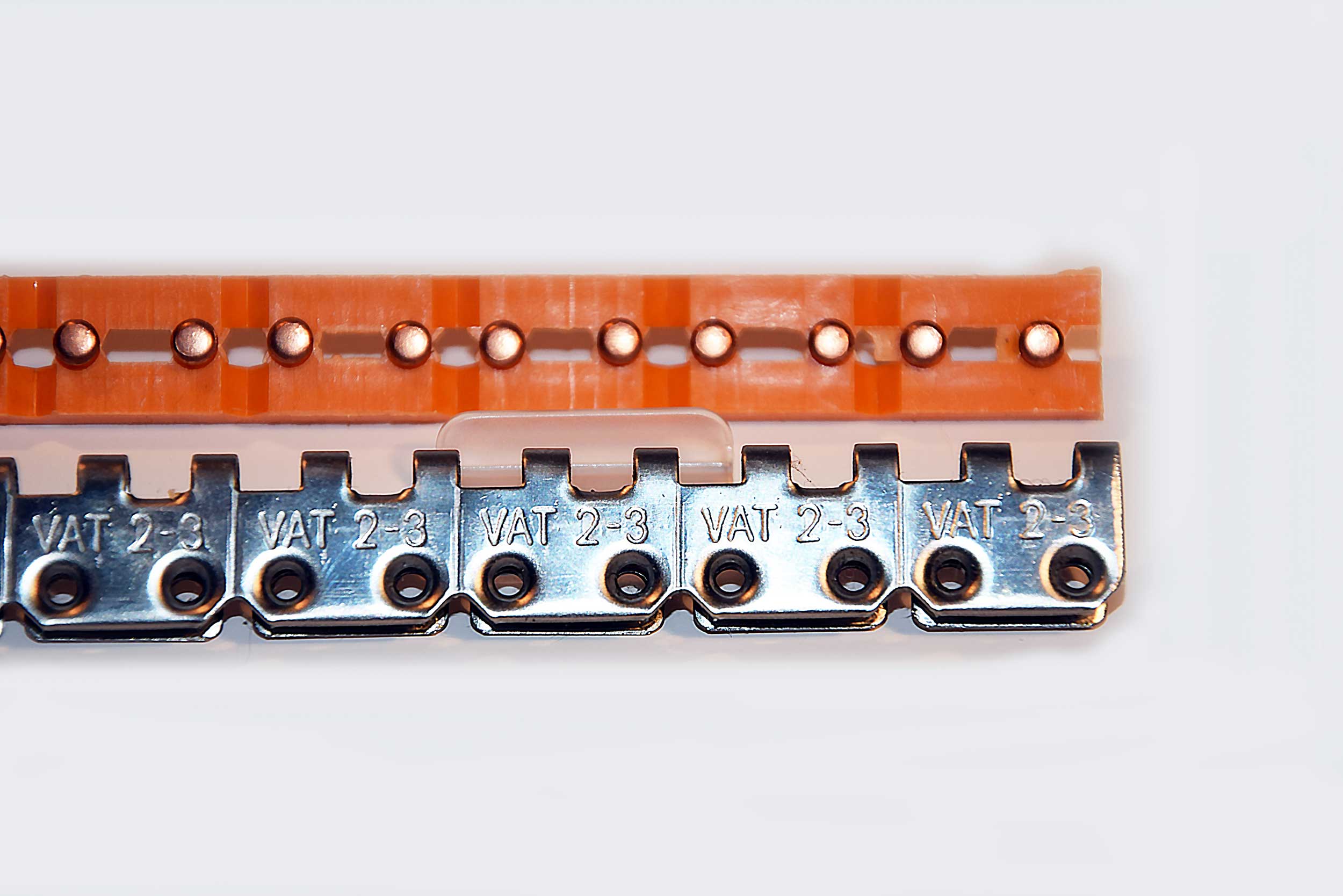

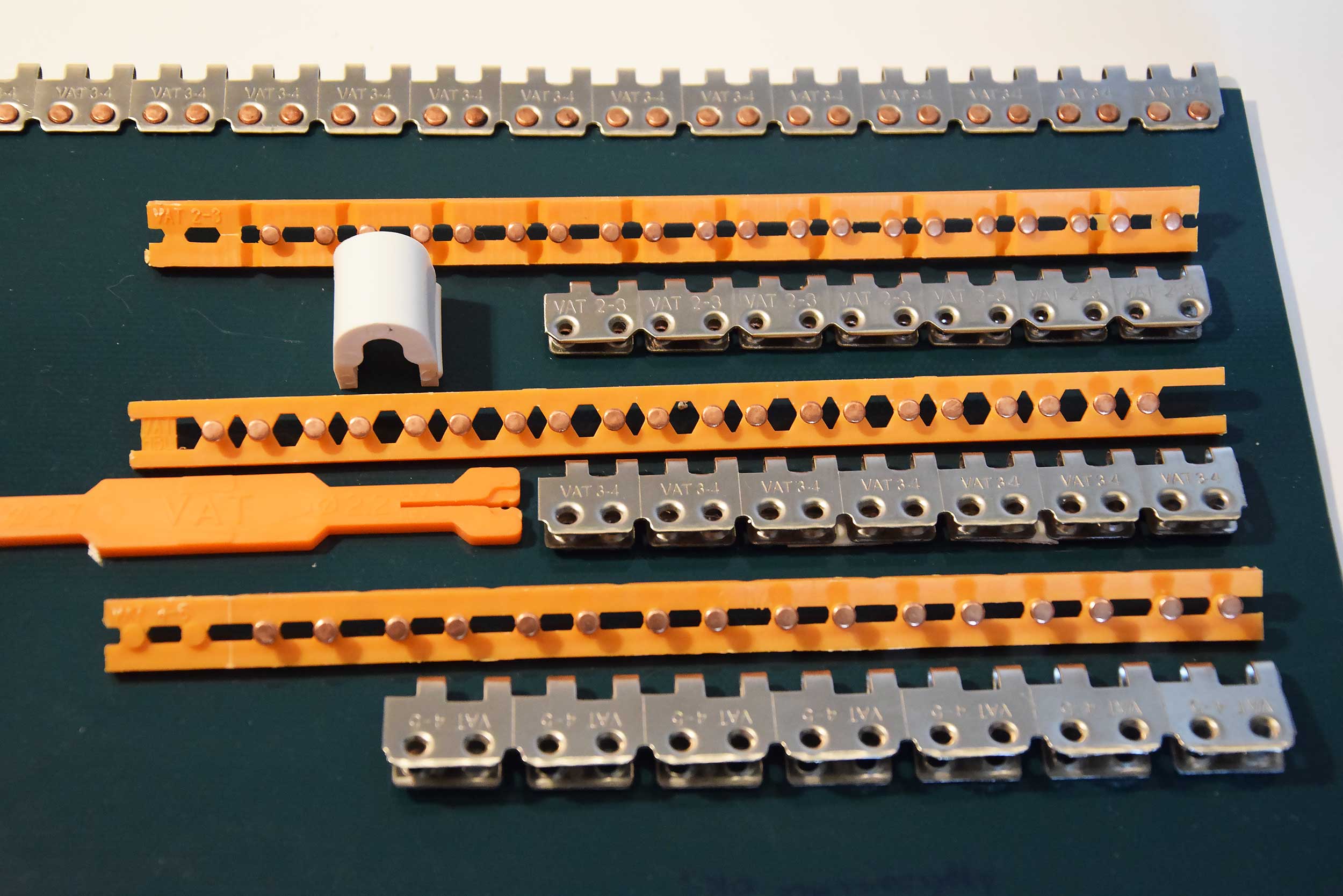

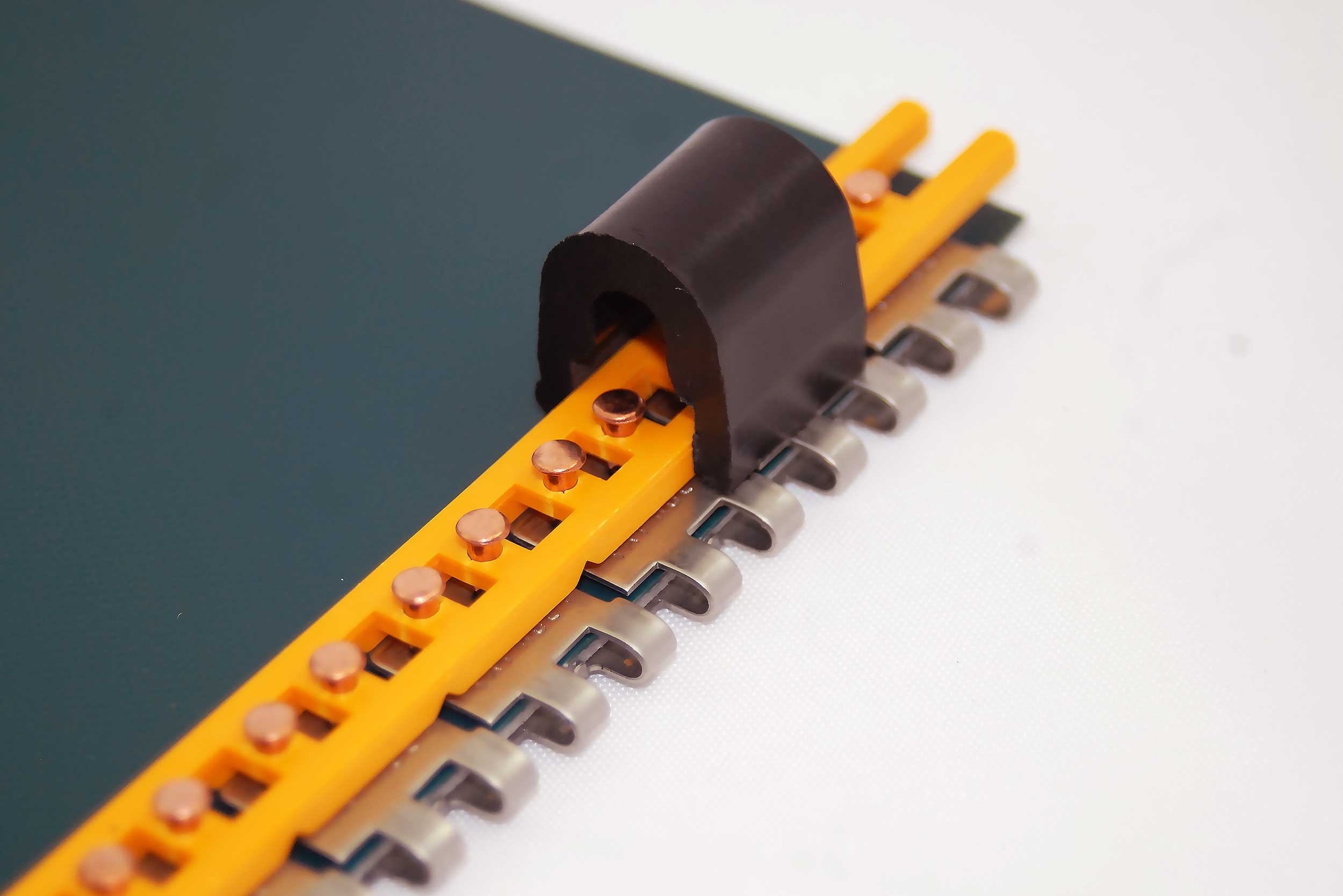

I chiodi sono montati su barrette in plastica friabile Easy Breaking con supporto guida, per consentire l’applicazione multipla con sensibile riduzione dei tempi.

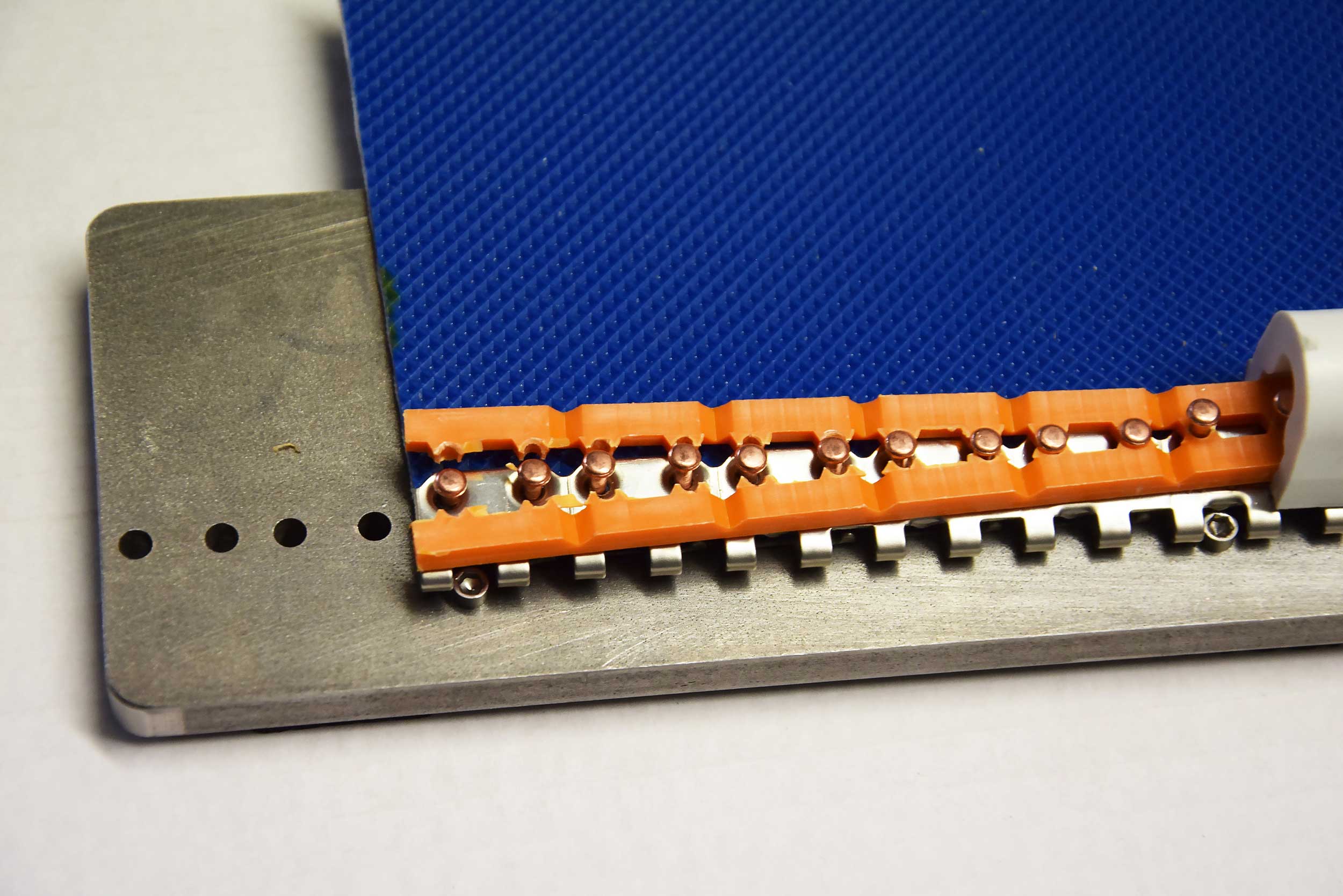

E’ possibile effettuare l’applicazione con attrezzature normalmente in commercio (martello, tronchese, tirachiodi); tuttavia è consigliato l’uso di piastre tirachiodi VAT con costo modesto, che velocizzano e rendono più efficiente la prestazione della giunzione.

Vantaggi principali:

Ottima resistenza alle sollecitazioni di tensione
Costanza di prestazioni nel tempo.

Prodotto

Dati Tecnici

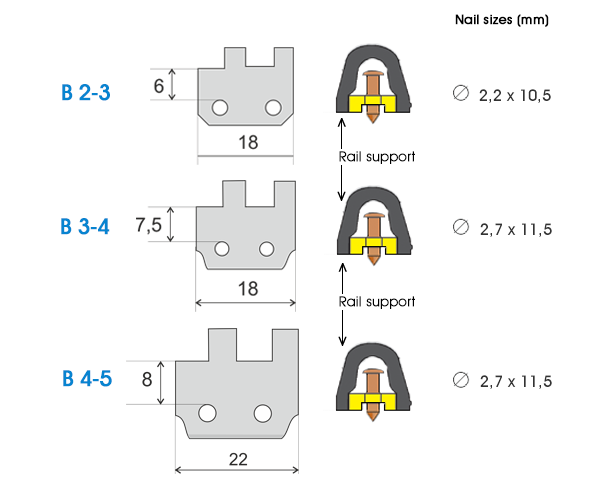

Technical data		B 2-3	B 3-4	B 4-5
Conveyor Belt Thickness mm)		2.0 - 2.8	2.5 - 4.0	4.0 - 5.0
Minimum Pulley Diameter (mm)		60	70	80
Hinge Pin Diameter (mm)		1.6 - 1.8	2.0	3.0
Recommended Working Load N/mm	2 Plies Belt	To x 1.2	To x 1.3	To x 1.2
	3 Plies Belt	To x 1.3	To x 1.4	To x 1.3
To = Tensile strength for elongation 1%

Accessories needed to carry out a technically-perfect application procedure

Nail Puller Plate AT20 (for B 2-3)
Nail Puller Plate AT21 (for B 3-4)
Nail Puller Plate AT22 (for B 4-5)

Type B Fasteners Technical Data Sheet
Type B Fasteners Installation Instructions

Informazioni fornitura

CODICE	CONTENT OF 1 BOX
B 2-3 H 10	10 X 1 m Type 2-3 Hinged Fasteners
	110 Nail holder bars with Ø 2.2 X 10.5 mm nails
B 2-3 H 2	2 X 1 m Type 2-3 Hinged Fasteners
	22 Nail holder bars with Ø 2.2 X 10.5 mm nails
B 3-4 H 10	10 X 1 m Type HBL Hinged Fasteners
	110 Nail holder bars with Ø 2.7 X 11.5 mm nails
B 3-4 H 2	2 X 1 m Type 3-4 Hinged Fasteners
	22 Nail holder bars with Ø 2.7 X 11.5 mm nails
B 4-5 H 10	10 X 1 m Type 4-5 Hinged Fasteners
	114 Nail holder bars with Ø 2.7 X 11.5 mm nails
B 4-5 H 2	2 X 1 m Type 4-5 Hinged Fasteners
	23 Nail holder bars with Ø 2.7 X 11.5 mm nails
