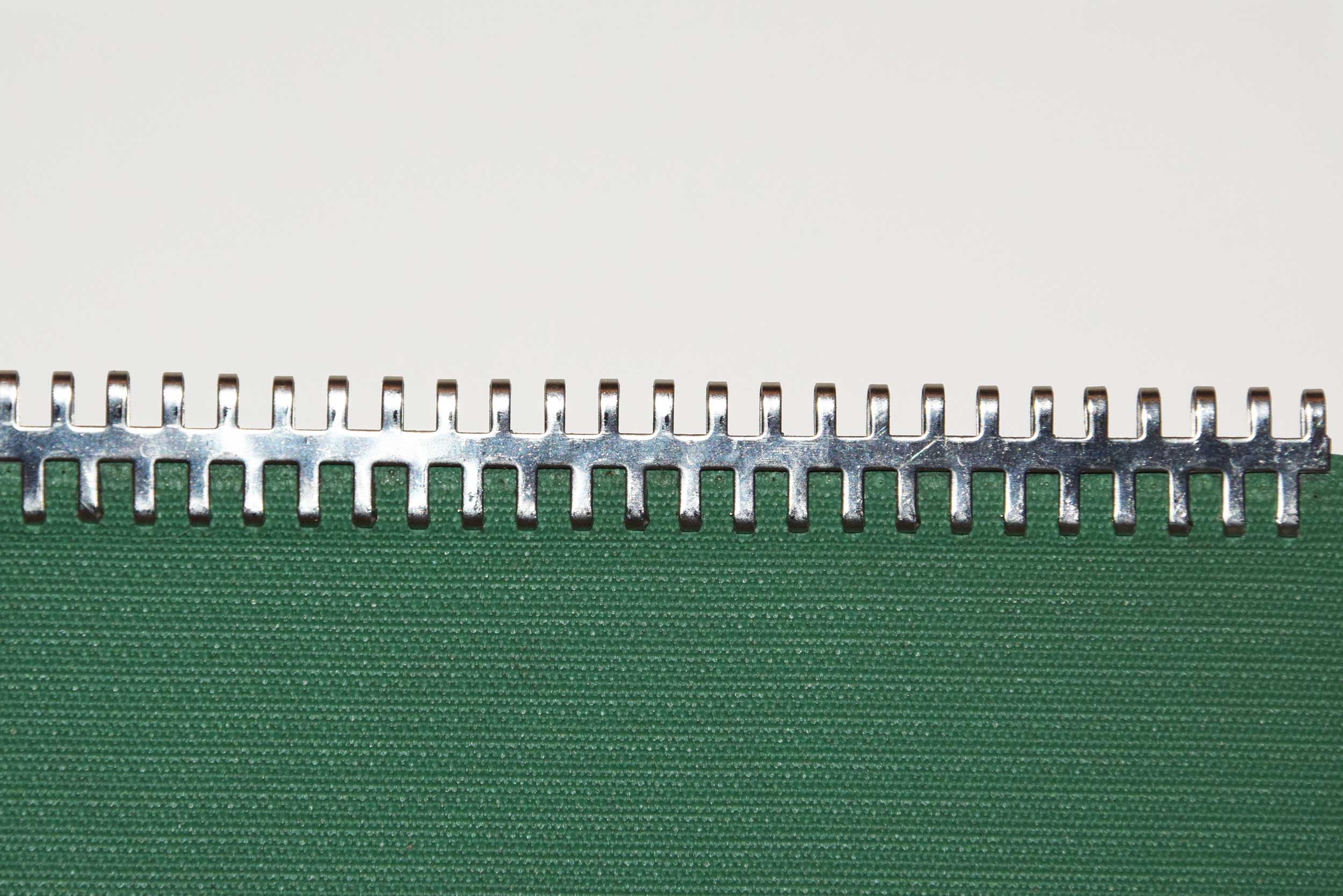

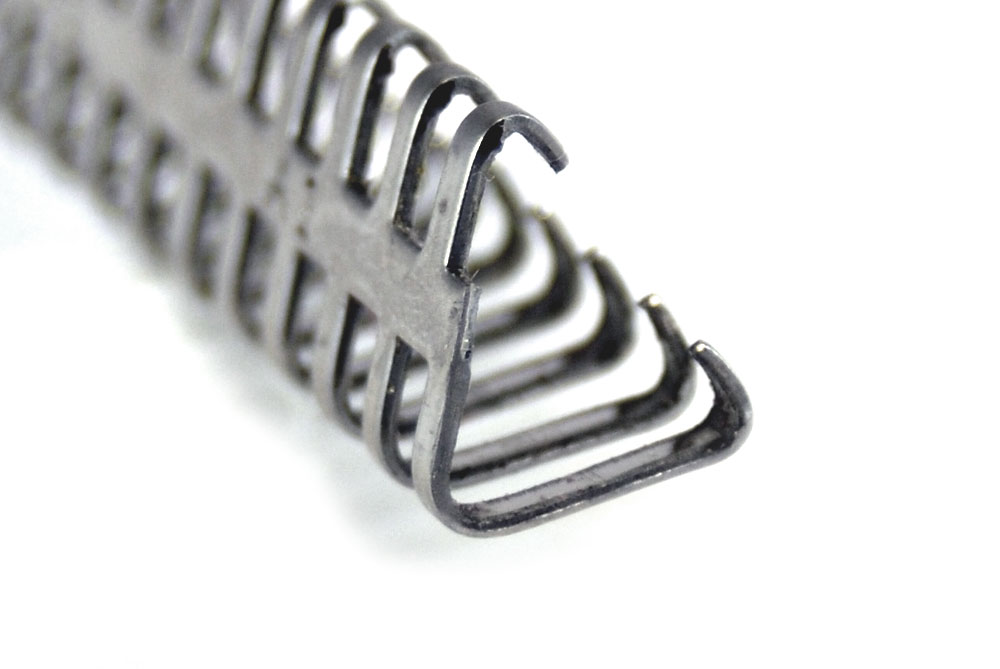

Le cerniere a dente VAT Tipo A1 sono idonee a giuntare nastri con spessore da 1,2 a 1,6 mm e per trasportatori con rulli di diametro minimo da 30 mm.
La fornitura standard prevede scatole da 7 cerniere doppie (14 pezzi), di lunghezza 1000 o 1200 mm, con astina di collegamento con diametro 1,3 mm.
Documento
A-Scheda-Tecnica.pdf
(485.21 KB)
Prodotto
Dati Tecnici
| Technical data | A1 |  |
|---|---|---|
| Comb Pitch (mm) | 4 | |
| Minimum Pulley Diameter (mm) | 30 | |
| Conveyor Belt Thickness (mm) | 1.2 - 1.6 | |
| Hinge Pin Diameter (mm) | 1.3 | |
| Gauge Pin Diameter (mm) | 1.6 | |
| Steel Thickness (mm) | 0.6 |
| Recommended Working Load | 1 Ply Belt | To x 0.6 |
| 2 Plies Belt | To x 0.8 | |
| To = Tensile Strength for elongation 1% |
Informazioni fornitura
| CODE | CONTENT OF 1 BOX | |
| A1 Inox H - 7 X 1.0 | 14 X 1.000 mm Type A1 Fasteners | |
| 7 stainless steel Ø 1.3 X 1020 mm Hinge Pins | ||
| A1 Inox H - 7 X 1.2 | 14 X 1.200 mm Type A1 Fasteners | |
| 7 stainless steel Ø 1.3 X 1220 mm Hinge Pins | ||
